名稱： 消防車自動蝶閥 消防車氣動蝶閥
- 價格：電話詢價
- 銷售熱線：0722-3598089
- 銷售熱線：186 7228 5525
- 在線客服：

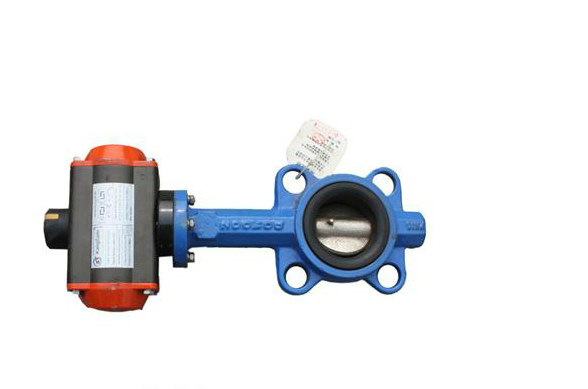

消防車自動蝶閥 消防車氣動蝶閥
消防車蝶閥 消防車自動蝶閥 消防車氣動蝶閥 消防車閥門 消防車配件 專用特種車配件
概 述 ：
氣動蝶閥是雙（單）作用氣動活塞式執行器與蝶閥組成。連接形式分為對夾式和法蘭式兩種,其閥座采用橡膠、氟橡膠和不銹鋼堆焊，從而很大程度的提高了其適用范圍。具有結構簡、體積小、重量輕等優點。氣動活塞式執行器采用低摩擦材料，缸體內外表面經硬質陽極
氧化防腐處理，大大提高了氣缸的使用壽命。本產品使用性能穩定，廣泛的用于石化、冶金、電力、輕工、醫藥等工業部門。
蝶閥安裝時，先關閉閥門，后進行安裝，以防止碰傷蝶板密封面。兩管道法蘭而應平行，使得裝緊后閥門和管道法蘭接觸壓力平均。管道法蘭內孔不宜過大，保證不大于5mm，以防壓板受壓位置不對而變形失效。
工作原理
當氣動執行器與電路和系統氣源接通后，空氣通過管道A或B管進入A缸（B缸）推動活塞向一端運動，從而帶動旋轉軸和球芯轉動90°。
□氣動執行器頂部連動可視器，當綠色標志指向“開”字時標志閥門開啟。
□回信器信號燈綠燈亮時閥門處在開啟位置，而紅燈亮時閥門處在關閉位置。
□定位器可調節閥門管道流量。
氣動執行器 | 型號 | QW系列、AT系列、AW系列 |
氣源壓力 | 0.4 ～ 0.8 MPa | |
最大回轉角度 | 90°～92° | |
回信器 | AC220V AC110V DC24V | |
控制信號 | 電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa | |
控制氣源 | 潔凈、干燥壓縮空氣 | |
工作溫度 | -20℃ ～ +90℃ |
名稱 | 型 號 | 公稱壓力 PN（MPa） | 試驗壓力Ps（MPa） | 工作溫度 （℃） | 適用介質 | |
殼體 | 密封 | |||||
氣動橡膠蝶閥 | D67（4）1X-10 | 1.0 | 1.5 | 1.1 | -20～80 | 淡水、污水、空氣、蒸汽 |
氣動襯四氟蝶閥 | D67（4）1F-10C | 1.0 | 1.5 | 1.1 | ≤150 | 腐蝕性介質 |
氣動硬密封蝶閥 | D67（4）3H-10C | 1.0 | 1.5 | 1.1 | ≤300 | 水、油類、酸類、煤粉等 |
零件名稱 | 閥體 | 閥板 | 閥座 | 閥桿 | 填料 | 支架 | 連接軸 |
氣動橡膠蝶閥 | 鑄鐵、鑄鋼、不銹鋼 | 鑄鋼（鍍鉻） | 丁晴橡膠 | 2Cr13 | 柔性石墨 | 鑄鋼 | 鑄鋼 |
氣動襯四氟蝶閥 | 鑄鋼、不銹鋼 | 不銹鋼、聚四氟 | 聚四氟 | 2Cr13 | |||
氣動硬密封蝶閥 | 鑄鋼、不銹鋼 | 不銹鋼 | 不銹鋼堆焊 | 2Cr13 |
零件名稱 | 缸體 | 端蓋 | 活塞 | 軸 | O型圈 | 指示軸 | 螺栓 |
QW系列 AT系列 | 鋁合金型材 （硬質陽極氧化） | 壓鑄鋁合金 （環氧樹脂噴涂） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR | ABC | SUS304 |
AW系列 | 鑄鋼 （硬質陽極氧化） | 壓鑄鋁 | 鋼 （鍍鎳磷合金） | NBR | ABC | SUS304 |
DN | L | H | H1 | A | B | D | Z-φd | 執行器型號 |
50 | 43 | 310 | 240 | 225 | 86 | 125 | 4-18 | QW02/AT63D |
65 | 46 | 330 | 260 | 225 | 86 | 145 | 4-18 | QW02/AT63D |
80 | 46 | 345 | 260 | 225 | 86 | 160 | 8-18 | QW02/AT75D |
100 | 52 | 365 | 270 | 225 | 86 | 180 | 8-18 | QW02/AT75D |
125 | 56 | 450 | 330 | 225 | 86 | 210 | 8-18 | QW03/AT88D |
150 | 56 | 530 | 360 | 225 | 86 | 240 | 8-22 | QW03/AT88D |
200 | 60 | 590 | 400 | 330 | 98 | 295 | 8-22 | QW04/AT115D |
250 | 68 | 623 | 420 | 380 | 98 | 350 | 12-22 | QW05/AT145D |
300 | 78 | 692 | 450 |
專用特種汽車配件供應范圍：消防車配件系列、油罐車配件系列、清障車配件系列、灑水車配件系列、吸污車配件系列、掃地車配件系列、攪拌車配件系列、自卸車配件系列、垃圾車配件系列、高壓清洗車配件、半掛車配件系列、高空車配件系列、專用車底盤配件、箱式車配件系列、隨車吊配件系列。

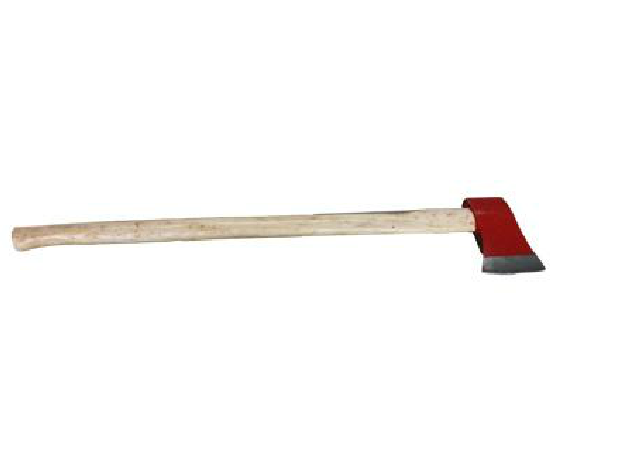

消防車配件供應內容：消防泵，JPSC2.5-25/40型中壓軟管卷盤，消防水帶，(S/AR6%、S/AR3%)環保型抗溶泡沫滅火劑，（AFFF/AR6、3%）環保型抗溶性水成膜泡沫滅火劑，消防車空氣呼吸器，呼吸器靠背，消防洗帶器，MPZ手提式水基型滅火器，MTZ手提式二氧化碳滅火器，MPTZ推車式水基型滅火器，XQLW懸掛式六氟丙烷滅火器，MTT推車式二氧化碳滅火器，MFTZ/ABC推車式干粉滅火器，MFZ/ABC手提式干粉滅火器，傳動軸，直流水槍，消防鍬，消防鎬，消防斧，吸水管扳手，鐵鋌，水帶掛鉤，氣彈簧，泡沫吸液管，滅火器支架，駕駛室翻轉油缸總成，全功率夾心取力器，地下扳手，地上扳手，PVC滅火器支架，真空表，油門拉線，一拖二爆閃燈，遙控探照燈，消防炮，消防車用側照明燈，吸水管接頭，吸水管，探照燈，水帶接頭，軟連接，器材箱照明燈，氣動蝶閥，牌照燈，消防車悶蓋，濾水器，螺桿蝶閥，快速水帶接頭，集水器，管牙接頭，分水器，QLD6.0/5IF1導流式直流噴霧消防水槍，帶鎖帶燈開關，變經接頭，消防車邊燈，消防車管牙接扣，管牙水帶接頭，泡沫槍，中壓水槍，水帶護橋，100螺紋吸水管悶蓋，QLD6.0/15III-C無后坐力消防水槍，直流開關水槍，多功能水槍，消防手抬泵，消防腰斧，消防車儀表盤，鋁合金卷簾門，工作小時轉速表，環泵式泡沫比例混合器，手動碟閥，消防車拉閘門，消防排吸器等。
